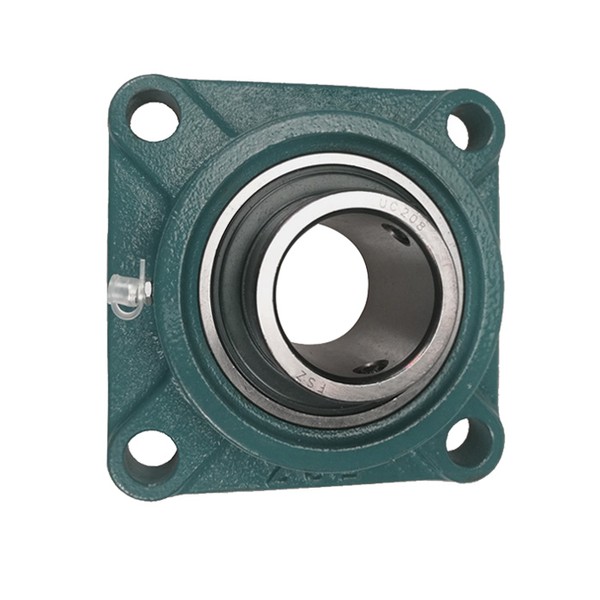

Подшипниковый узел UCF-208 состоит из фланцевого корпуса F208 и подшипника UC208. Узлы серии UСF имеют квадратную форму фланца. Опорная поверхность идёт строго перпендикулярно оси вращения самого подшипника. Узел крепится к валу тремя способами: двумя винтами, зажимной втулкой или кольцом с эксцентриком. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Корпусный подшипник UCF 208 состоит из двух элементов: литого корпуса, изготовленного из серого чугуна, и радиального шарикового подшипника. Последний имеет удлиненную посадочную обойму под вал диаметром 40 мм со сферической поверхностью, придающей свойства самоцентрирования. После установки наиболее оптимальное рабочее положение находится автоматически. Это позволяет компенсировать и ошибки при монтаже, и погрешности в геометрии самого вала.
Для закрепления на опорной плоскости подшипниковый узел UCF 208 снабжен нижней фланцевой частью квадратной формы с
